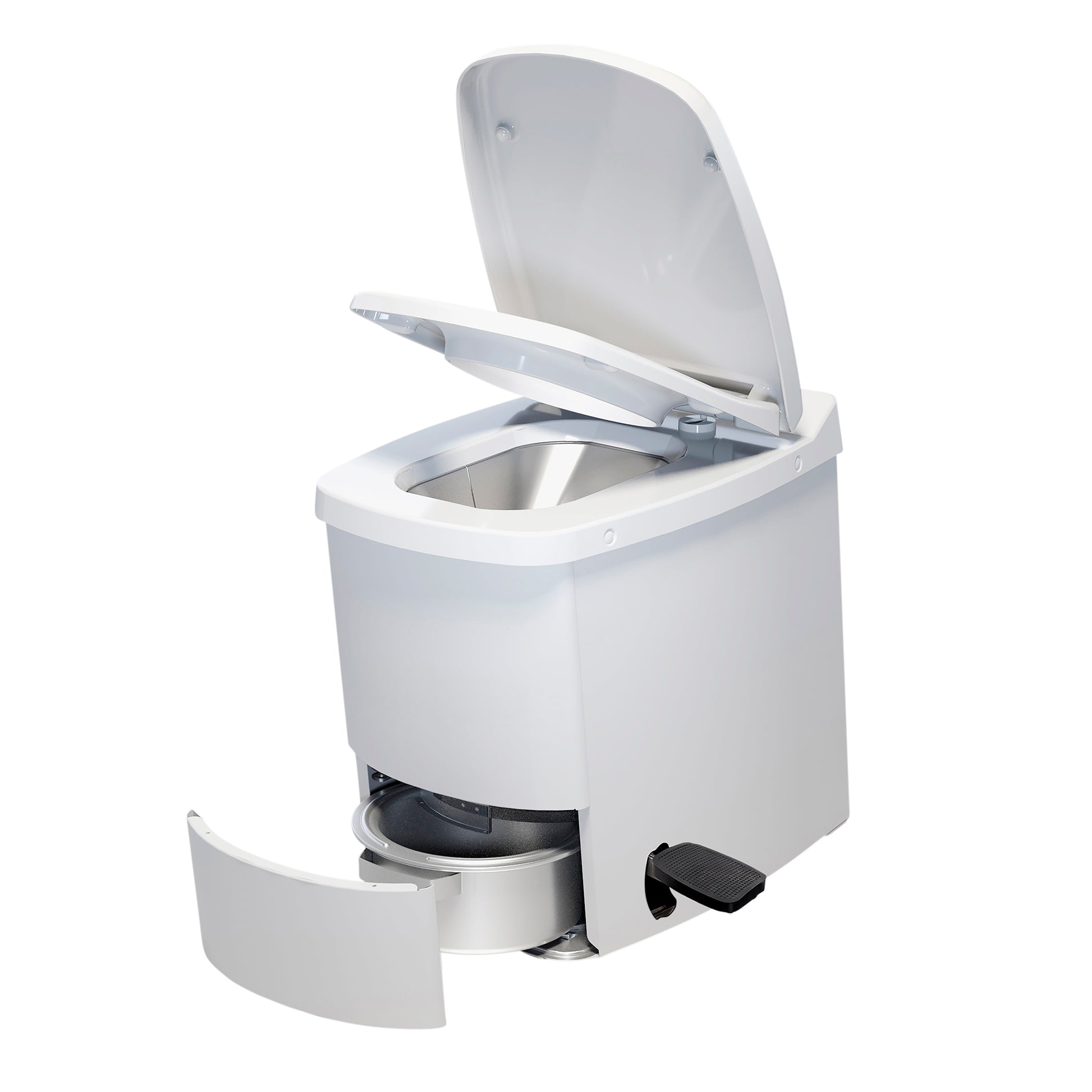

Förbränningstoalett Sunwind El-dorado Plus

Få full hemmakomfort i stugan med El-dorado Plus förbränningstoalett! El-dorado Plus är en förbränningstoalett för dig med 230V i stugan, men utan vatten och avlopp. El-dorado Plus är tillverkad i högsta kvalitet, är mycket driftsäker och användarvänlig, har stor kapacitet och är en hygienisk toalettlösning med endast aska som slutprodukt. Tack vare ett slutet ventilationssystem, där förbränningsluften tas utifrån, kan El-dorado användas året runt utan att påverka inomhusklimatet.

Med El-dorado förbränningstoalett tar vi stugkomforten ett steg längre. Med sin moderna design passar El-dorado bra in i alla badrum. Hygien och användarvänlighet är bland de största fördelarna med denna toalett. Efter en veckas användning har du bara en kopp aska kvar!







• Hygienisk och användarvänlig
• Enkel tömning, endast aska som slutprodukt
• Behöver inget vatten eller avlopp, tillåten överallt
• Hög kapacitet, upp till 12 personer per dygn
• Energieffektivt sluten förbränningskammare
• Sluten ventilation: hämtar frisk luft utifrån
• Reversfunktion av brännarlocket
• Enkel att installera
• Hög kvalitet på alla komponenter
• Nemko-godkänd







El-dorado Plus är väl lämpad för användning i svenska stugor, fritidshus och andra bostäder där man har tillgång till el (230V) men saknar anslutning till vatten och avlopp. Askbehållaren töms efter cirka en veckas användning.







El-dorado Plus har sluten & balanserad ventilation, vilket betyder att toaletten drar luft från utsidan av toalettutrymmet in i förbränningskammaren. På så sätt används inte den redan uppvärmda luften i toalettutrymmet och risken för undertryck i stugan minimeras. Kravet på tilluft till toalettutrymmet är också begränsat till ett minimum.







El-dorado är utvecklad av Sunwind, vi har använt vår mångåriga erfarenhet av stugmarknaden och utvecklat den ultimata modellen. Driftsäkerhet och pålitlighet är några av de stora fördelarna med denna toalett.







Driftsäkerhet och pålitlighet
Många stugor i Sverige ligger långt bort från allmänna vägar, vi har därför haft driftsäkerhet, kvalitet och enkel service i fokus vid utvecklingen av toaletten.







Driftsäker
Toaletten är frostsäker. Den fungerar i alla temperaturer och kommer inte att svika dig när det verkligen gäller! Elektriska komponenter har minimerats till det som är absolut nödvändigt för att upprätthålla en god funktion.







Kvalitet
Toaletten är tillverkad i bästa rostfria stålkvalitet med en snygg vit finish. Värmeelement och andra komponenter är av högsta kvalitet vilket gör att du kommer att ha glädje av toaletten i många år. Toaletten är brandsäker, IPX4 (stänksäker) och Nemko godkänd.







Funktion
En påse ska alltid sättas i toaletten för att säkerställa att avfallet faller ner i förbränningskammaren. El-dorado Plus har en manuell, mekanisk "spolningsfunktion"; ett tryck på pedalen på toalettens sida får avfallet att falla ned i förbränningskammaren och tryck sedan på knappen på toppen av toaletten för att starta förbränningen.







Tömning av askbehållaren görs enkelt i fronten av toaletten, det blir cirka en kopp aska kvar efter en veckas användning! Askbehållaren har en volym på 3,5 liter.







El-dorado Plus har en eko-funktion som gör att förbränningstiden räknas ut automatiskt baserat på antalet besök efter varandra. I praktiken betyder det att om toaletten får många besök efter varandra, kommer bränntiden att optimeras, och avfallet förbränns. Förbränningen drivs av ett termostatstyrt värmeelement. Förbränningstiden är normalt ca. 90 min och toaletten kan säkert användas medan förbränningen pågår.







Toaletten bör kopplas till en egen säkring på minst 10A. Toaletten är 40 cm bred, med en pedal på 10 cm som tillkommer, och kommer alltså att vara 50 cm bred på det bredaste stället.







Efter förbränning kommer värmeelementet att stängas av och kylfläkten går tills toaletten är nedkyld. Själva förbränningen sker i en sluten kammare vilket gör denna toalett energieffektiv.







Om stugan har många besökare samtidigt, rekommenderar vi att du installerar en avlastningstoalett för urinering. Detta kan mångdubbla El-dorado Plus kapacitet och kan minska strömförbrukningen då du slipper förbränna urin.







Ventilation
Toaletten ska ha fast ventilation bestående av Ø110 mm släta rör. Vi rekommenderar att använda vårt ventilationskit (tillbehör). Toaletten har uppsättning för sluten & balanserad ventilation så att toaletten drar frisk luft utifrån och inte använder den uppvärmda luften i toalettutrymmet.







Toaletten kan användas utan att dra frisk luft utifrån och endast använda rums-luften i toalettutrymmet. Vid en sådan installation är det viktigt att toalettutrymmet inte har någon annan form av mekanisk ventilation och rummet måste vara försett med minst en friskluftsventil med en diameter på 160 mm.







Montering
Toalettens avgaser måste ledas ut ur byggnaden. Det finns två huvudtyper av installation:







1. Ventilationsröret leds rakt upp genom taket i rummet där toaletten är placerad.
2. Ventilationsröret leds ut genom ytterväggen och därefter upp över taket.







Takhuven ska sluta minst 60 cm över takytan. Lokala förhållanden kan variera mycket och till exempel på platser med mycket snö bör detta beaktas och röret ledas högre upp. Det ska användas grenrör vid båda typer av installationer. Böjar på rör: 1 x 90, 2 x 45 (max 6 m rör).







Sluten & balanserad ventilation
Toaletten är utrustad med en egen kanal för tilluft till förbränningskammaren så att frisk luft dras in från utsidan av toalettutrymmet. Vi rekommenderar att denna tilluftkanal används och att monteringsröret installeras ut genom ytterväggen.







Paketet innehåller: El-dorado Plus toalett med sluten & balanserad ventilation, ett paket med toalettpåsar (50 st), skruvpaket för montering av toaletten, användarguide för att fästa på väggen samt en bruksanvisning.
